ค่าไฟฟ้าแพงขึ้นจะใช้พลังงานจากแผงโซล่าเซลมาช่วยลดค่าไฟ มีตัวช่วยอยู่อันนึงคือกริดไท จะซื้อมาใช้งานตัววัตต์สูงๆก็ลงทุนมากช่างบ้านนอกอย่างช่างโหน่งไม่มีเงินมากพอที่จะซื้อหามาใช้ครับ แต่ต้องการลดรายจ่ายค่าไฟก็จะเป็นต้องทำขึ้นมาใช้เองหาอุปกรณ์เก่าเก็บไว้ในบ้านมาสร้างขึ้นมา อันใหนทำได้ก็ทำก่อนอันใหนยากก็ใช้ของเดิมผสมผสานกันให้ได้กริดไทใช้ตอนกลางวันครับ

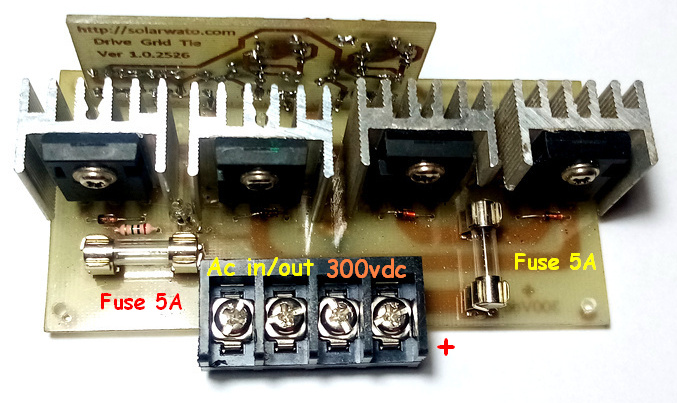

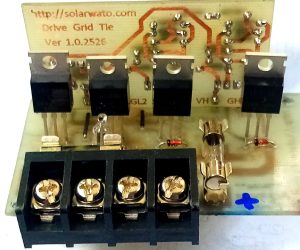

บอร์ดเพาเวอร์ประกอบด้วยมอสเฟสที่จ่ายกระแสได้สูงและทนแรงดันได้เกิน500โวลท์ดีซี ซึ่งเราจะเอาไฟสูงนี้มาจากภาคดีซีคอนเวอร์เตอร์ที่สร้างขึ้นมาด้วยความถีและคาบเวลาที่เข้ากันได้กับไฟฟ้า ดังนั้นสิ่งสำคัญคือเราต้องคำนึงถึงจุดนี้ ในที่นี้เรายังคงใช้ตัวสร้างความถี่จะบอร์เดิมอยู่แล้วค่อยพัฒนาทำให้เครื่องทำงานได้ครับ

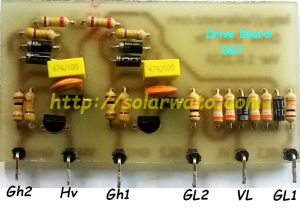

Mcuเดิมที่ใช้จะเป็นไอซีตระกูลPIC และตัว Drive Ucc2806 จะปรากฏเห็นอยู่ในบอร์กริดไทมากมายครับ

ซึ่งในระยะเวลาอันใกล้นี้เราต้องใช้เขาก่อนเพื่อสร้างบอร์ดต่างๆขึ้นมาให้ดีก่อนครับ

ตามรูปจะเป็นวงจรและวิธีการต่อสายไฟจากบอร์ดของกริดไท ซึ่งในเบื้องต้นนี้เรายังต้องอาศัยชุดควบคุมจากบอร์ดกริดไทเดิมอยู่ครับ ส่วนในอนาคตเราอาจจะสร้างขึ้นมาเองได้ทั้งหมดต้องศึกษาและเข้าใจการทำงานอีกมากครับ.

การติดตั้งและการใช้งานสำคัญที่ต้องรู้

กริดไทยบอร์ดของช่างโหน่งนี้แกะวงจรออกมาจากริดไทขนาดเล็กที่มีขายทั่วไปครับ หลังจากศึกษาวงจรและลองประกอบใช้งานปรากฏว่ามันทำงานได้จริงสามารถผลักดันไฟฟ้าออกไปได้ ด้วยหลักการแรงดันที่สูงกว่าผลักแรงดันที่ต่ำกว่า หรือเปรียบน้ำไหลจากที่สูงลงสู่ที่ต่ำนั่นเองครับ

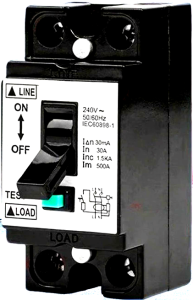

1.บอร์ดกริดไทยนี้มีการเชื่อมต่อกับไฟฟ้าหากเกิดการผิดพลาดอันตรายจะเกิดกับท่านและไฟในระบบบ้านของท่าน ฉะนั้นจึงต้องมีเบรกเกอร์ป้องกันไฟดูดและไฟช็อต ซึ่งราคาร้อยกว่าบาทก็ใช้ได้แล้วครับ

2.ที่สำคัญอีกอันหนึ่งคือหลอดไฟขนาด100วัตต์แบบใส้เอามาใช้เพื่อเป็นตัวป้องกันเมื่อโหลดเกิน สำหรัการทดลอง ป้องกันทั้งไฟไฮโวลท์ดีซีและไฟเอซี เมื่อผลการทดลองเป็นที่แน่ใจว่าเครื่องทำงานได้ดีแล้วอาจจะปลดออกก็ได้ครับ

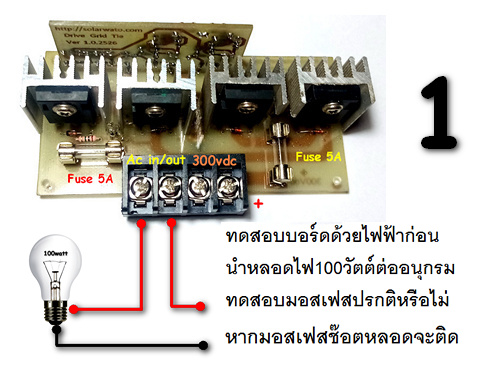

การทดลองอันดับแรกคือการทดสอบมอสเฟสครับ ต่่อหลอดอนุกรมไฟฟ้าเข้าเพื่อทดสอบ หากมอสเฟสช๊อตหลอดไฟจะติดสว่าง และหากฟิวส์ขาดแสดงว่ามอสเฟสช๊อตให้ตรวจวัดเปลี่ยนใหม่ครับ

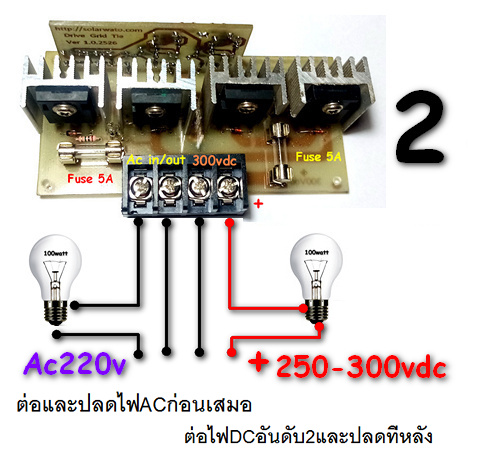

ตรวจสอบไฟเอซีแล้วอย่าเพิ่งถอดหลอดออก ไปทดสอบไฟดีซีไฮโวลท์250-300โวลท์ดีซีโดยต่อหลอดอนุกรมกับไฟเช่นกัน ขั้นตอนต่อไปนี้สำคัญครับ

ขั้นตอนสำคัญก่อนต่อไฟไฮโวลท์

ขั้นตอนนี้สำคัญมากครับเนื่องจากไฟดีซีมีแรงดันสูงมาก หากเราต่อไฟดีซีเข้าไปก่อนไฟเอซีมอสเฟสจะปิด/เปิดทำงานไม่ทัน เพราะฉะนั้นต้องต่อไฟเอซีเข้าก่อนเสมอห้ามพลาดครับ เมื่อต่อไฟทั้งสองด้านเข้าแล้วหากครื่องทำงานปรกติหลอดไฟจะติดแต่ไม่สว่างโดยเฉพาะด้านดีซี ทั้งนี้เพราะมีการดึงกระแสเกิดขึ้นครับ ให้วัดโวลท์ด้านเอซีจะเห็นว่ามีโวลท์สูงกว่าไฟฟ้าปรกติแสดงว่าวงจรทำงานได้แล้วครับ

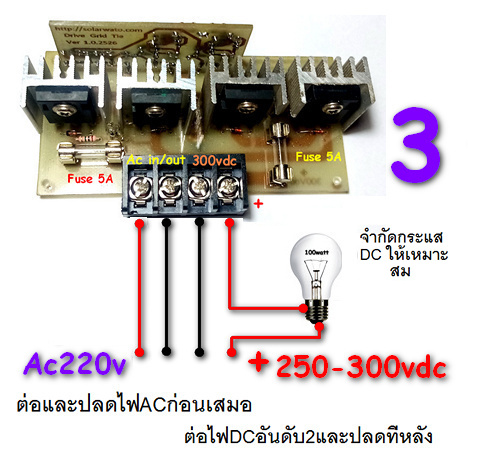

3.เมื่อทดสอบการทำงานตามขั้นตอนต่างๆจนแน่ใจแล้วให้ปลดหลอดทางด้านไฟเอซีออก แต่ทางด้านดีซียังต้องต่อไว้ก่อนทดลองวัดโวลท์เอซีจะเห็นว่าโวลท์มีการเปลี่ยนแปลงมากขึ้น การทำงานจะแรงมากขึ้นขึ้นอยู่กับการจะกระแสทางด้านดีซี ซึ่งเราสามารถเพิ่มได้

4.การเพิ่มกระแสทางด้านไฮโวลท์ดีซี เพื่อให้กริดไทยทำงานได้มากขึ้นเราทดลองเพิ่มกระแสด้วยการขนานหลอดไฟ100วัตต์เพิ่ม คำเตือนเราต้องค่อยๆเพิ่มทีละหลอดและสังเกตุว่ามอสเฟสร้อนหรือไม่ครับ

ไฟดีซีไฮโวลท์ได้มาจากแหล่งใหนบ้าง

1.ไฟดีซีไฮโวลท์ที่ง่ายและดีที่สุดบริสุทธิ์ที่สุดคือไฟดีซีที่มาจากแผงครับ เหตุผลเพราะว่าไฟที่มาจากแผงจะไม่มีคลื่นรบกวนและไม่มีการผลิตความถี่ ซึ่งความถี่จะไปรบกวนการทำงานของมอสเฟสที่สลับไฟเอซีครับ ต่อไฟจากแผงที่อนุกรมกันได้มากกว่า250โวลท์ เข้าบอร์ดแต่ต้องผ่านหลอดไฟก่อนเหมือนเดิมครับ

2.ไฟดีซีไฮโวลท์ที่มาจากวงจร dc to dc 12-36v to 300vdc คือวงจรที่เพิ่มแรงดันให้เป็นไฟไฮโวลท์ วงจรอาจใช้จากแบตเตอรรี่หรือจากแผงโซล่าเซล ไฟที่แปลงออกมาจะมีความถี่สูงออกมาด้วย นี่คือสิ่งสำคัญครับ ความถี่ที่ใช้อาจสูงถึง40khz ซึ่งไฟฟ้าเรามีความถี่50hz หรือสูงกว่าไฟฟ้าอยู่40000hz ฉะนั้นความถี่นี้จะไปรบกวนการทำงานของมอสเฟสในด้านเอซีการทำงานไม่ราบรื่นผลิตไฟเอซีออกได้น้อยครับ

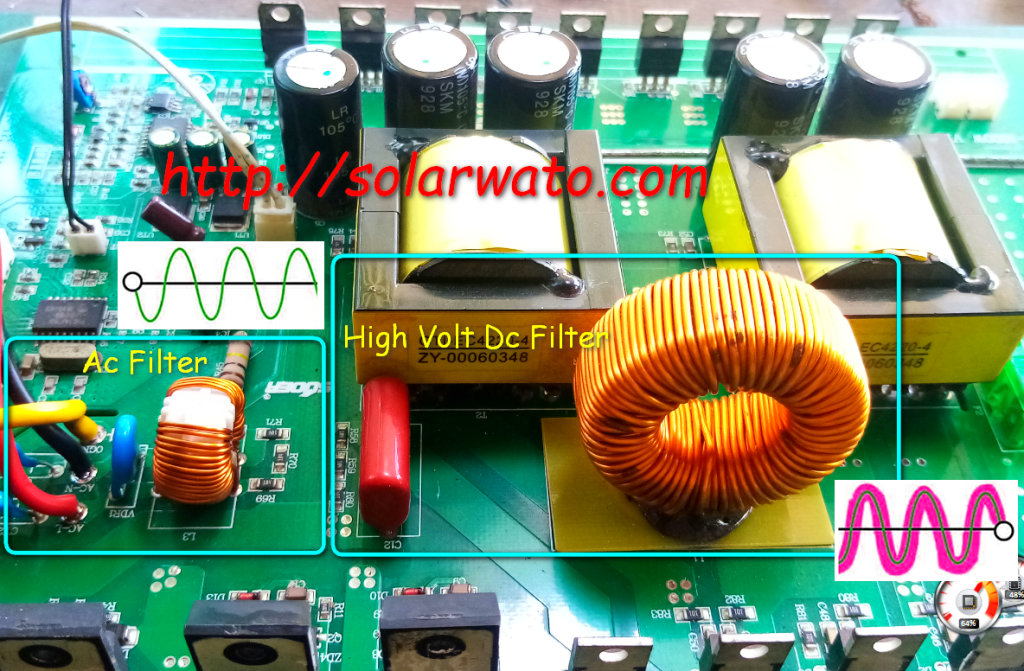

จากภาพในกริดไทที่วางจำหน่ายในส่วนการกรองความถี่ของไฟไฮโวลท์ จะมีคอยล์กรองความถี่สูงและคาปาซิเตอร์แบบไมล่า(สีแดงแบนๆ)ทั้งนี้ห้ามใช้คาปาซิเตอร์แบบมีขั่วเด็ดขาดครับ บอร์ดจะซ็อตทันทีครับ

คำเตือนการต่อสายไฟต่างๆโปรดระมัดระวังไฟดูดและไฟช็อตด้วยครับ.
